Struktura trupa je skelet in lupina ladje, ki neposredno določata nosilnost, navigacijske zmogljivosti, varnost in življenjsko dobo ladje. Kot glavni del ladje mora trup prenašati zapletene kombinacije obremenitev: hidrostatični tlak, udar valov, težo tovora, vibracije strojev in opreme ter potencialno tveganje trka na morju. Sodobna zasnova ladij si prizadeva za majhno težo, hkrati pa zagotavlja strukturno trdnost, da bi izboljšali energetsko učinkovitost in nosilnost tovora.
Prednosti in ključne lastnosti
Natančno ravnovesje med visoko trdnostjo in žilavostjo
Sodobne pomorske jeklene plošče, kot je jeklo razreda A/B z navadno trdnostjo in serije AH32/DH36/EH40 z visoko trdnostjo, so dosegle optimalno kombinacijo trdnosti in žilavosti z mikrolegiranjem ter tehnologijo nadzorovanega valjanja in hlajenja. Visoka trdnost lahko zmanjša debelino jeklene plošče, znatno zmanjša težo prazne ladje, s čimer se poveča tovorna zmogljivost ali zmanjša poraba goriva; Odlična nizko{4}}temperaturna žilavost (zlasti jeklo razreda E-) zagotavlja, da se lahko ladje uprejo nevarnosti krhkega zloma pri nizkih temperaturah, ko plujejo v polarnih območjih ali hladnih morjih.
Odlična plastičnost in sposobnost obdelave.
Trup ima zapleteno ukrivljeno strukturo površine, od ravne bočne plošče do zunanje plošče premca s hiperbolo. Jeklo (zlasti jeklo za plovila) ima dobro hladno in vročo obdelavo, kompleksne linije trupa pa je mogoče natančno oblikovati s hladnim upogibanjem, vročim in hladnim upogibanjem ali valjanjem z veliko stiskalnico. Ta plastičnost je za jeklene ladje ključna za doseganje poenostavljene zasnove in zmanjšanje odpornosti na plovbo.
Zrela tehnologija varjenja in učinkovitost konstrukcije
Varljivost jekla je osnova, da sodobne ladje sprejmejo sekcijsko konstrukcijsko metodo. Trup je razdeljen na stotine montažnih delov, ki so učinkovito zvarjeni v delavnici ter nato sestavljeni in zloženi v doku. Razvite tehnologije avtomatskega varjenja, kot sta varjenje pod praškom in varjenje z zaščito pred plinom CO, zagotavljajo veliko-razsežnost, visoko-kakovost in visoko{4}}učinkovitost gradnje, tako da je mogoče v kratkem času zgraditi več sto tisoč ton ladij.
Odlična odpornost proti utrujenosti in varnost pred zlomom
Ko ladja pluje v valovih, struktura trupa prenaša na stotine milijonov izmeničnih ciklov napetosti. Morsko jeklo in njegovi zvarjeni spoji imajo dobro odpornost proti utrujenosti in lahko učinkovito zavirajo nastanek in širjenje razpok. Poleg tega duktilnost jekla omogoča, da trup absorbira energijo s plastično deformacijo v primeru lokalne poškodbe (kot je trk), da se prepreči katastrofalen krhki lom in pridobi čas za evakuacijo osebja in nujno zdravljenje.
Tipično Aplikacije

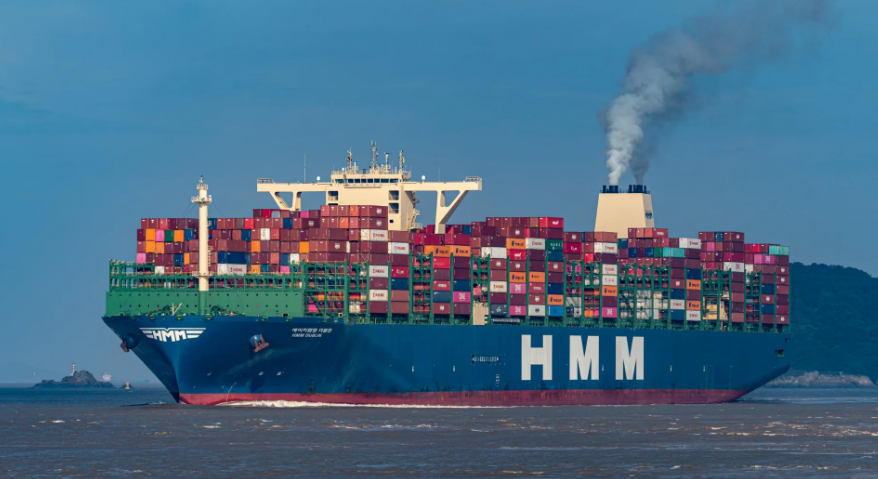

Glavni trup velikih kontejnerskih ladij
Krov, stranice in spodnja obloga so večinoma izdelani iz-jekla EH36/EH40 z visoko trdnostjo, da prenesejo ogromne vzdolžne upogibne momente in koncentrirane obremenitve.
Dvojno dno in notranja lupina VLCC
Jeklo visoke-trdnosti se uporablja za zmanjšanje konstrukcijske teže, jeklene plošče,-odporne proti koroziji, pa so uporabljene v ključnih delih (kot je prtljažni prostor) ali -odporni premazi-odporni proti obrabi/koroziji, ki so razpršeni v zraku.

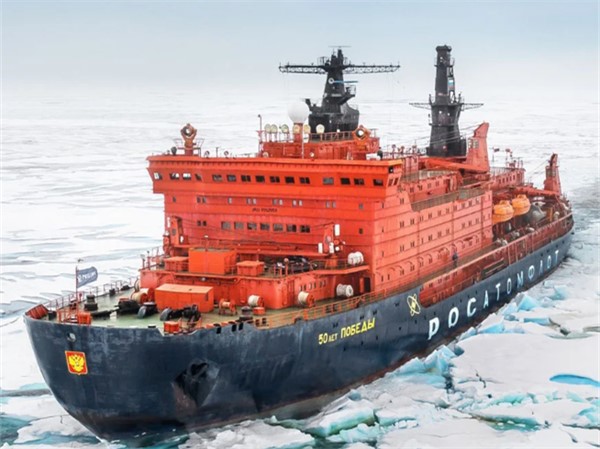

Okrepitev strukture polarnega ledolomilca v območju ledu
Trup in premčni steber v bližini vodne črte sta izdelana iz posebnega morskega jekla z večjo trdnostjo in žilavostjo (kot je arktični razred EH36/40), da se upreta iztiskanju in udarcu ledu.

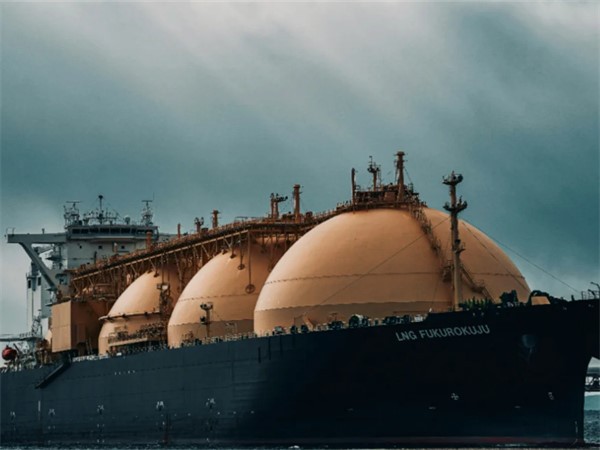

Sistem membranskega ohišja za prevoznik utekočinjenega zemeljskega plina (LNG).
Čeprav je tovorni rezervoar sam izdelan iz nerjavečega jekla ali membrane iz zlitine invarja, je celotna glavna struktura trupa (sekundarni ščit in trup) zunaj njega izdelana iz visoko{0}}modnega morskega jekla, ki zagotavlja oporo in zaščito jedra.
Ladijski cevni sistem je kot ladijski "krvožilni sistem" in "živčni sistem", ki teče skozi celotno plovilo. Odgovoren je za transport kurilnega olja, mazalnega olja, morske vode, sladke vode, pare, zraka ter različnih hidravličnih olj in kemikalij. Njegove funkcije pokrivajo skoraj vse vidike, vključno z oskrbo z električno energijo, uravnoteženjem ladje, gašenjem požara, bivalno podporo in ravnanjem s tovorom. Cevni sistem mora več desetletij zanesljivo delovati v težkih okoljih, za katere so značilni podvodni pogoji, visoka vlažnost, vibracije in velika temperaturna nihanja.
Prednosti in ključne lastnosti
Odlična odpornost na pritisk in temperaturo.
Ladijski glavni cev za paro, visoko{0}}cev za vbrizgavanje goriva in cevovod hidravličnega sistema delujejo pod visokim pritiskom (do 30 MPa) in visoko temperaturo (do 500 stopinj za glavno paro). Brezšivne cevi iz ogljikovega jekla (kot je jeklo 20#) in cevi iz legiranega jekla (kot je legirano jeklo 1Cr0,5Mo za paro) so zanesljiva izbira za zagotavljanje varnega delovanja teh ključnih sistemov zaradi njihove visoke trdnosti in stabilnosti v širokem temperaturnem območju.
Zanesljivo poreklo korozijsko-odpornih materialov
Obstajajo zrele sheme izbire materiala za različne transportne medije:
- Sistem za morsko vodo: tradicionalno se uporabljajo cevi iz pocinkanega ogljikovega jekla, medtem ko sodobne velike ladje uporabljajo cevi iz bakrove-nikljeve zlitine (90/10 ali 70/30 CuNi) z večjo stroškovno ugodnostjo in odpornostjo proti koroziji ali visoko-kakovostne cevi iz nerjavečega jekla 316L.
- Sistem kurilnega olja/mazalnega olja: na splošno se uporabljajo brezšivne cevi iz ogljikovega jekla, vendar se lahko za korozijo goriva z visoko-žveplom uporabijo materiali z boljšo korozijsko odpornostjo ali dodajo proti-korozijske ukrepe.
- Cevovod za tovor tankerja za kemikalije: Glede na značilnosti tovora se lahko uporabi nerjavno jeklo 316L, nerjaveče jeklo duplex (kot je 2205) ali celo zlitina na osnovi niklja (kot je Hastelloy C-276).
Odlična odpornost na vibracije in udarce.
Ladijski cevovod spremljajo vibracije glavnega in pomožnega motorja ter vpliv premikanja ladje za dolgo časa. Jeklo (zlasti kovinski cevovod) ima visoko strukturno togost in trdnost. Z razumno zasnovo podpore in elastično podporo je mogoče učinkovito zatreti resonanco, preprečiti ohlapnost spoja ali pretrganje cevovoda, ki ga povzroči utrujenost, in zagotoviti dolgoročno-neoporečnost sistema v dinamičnem okolju.
Zrela standardizacija in udobje vzdrževanja
Morske jeklene cevi, fitingi, prirobnice in ventili so visoko standardizirani (kot so standardi ISO, JIS, GB/T), kar je priročno za globalno nabavo in zamenjavo. Med življenjskim ciklom ladje, ki traja 20-30 let, je neizogibno, da je treba cevovode vzdrževati ali zamenjati. Lastnosti jeklenih cevi, ki jih je mogoče rezati in variti, omogočajo razmeroma hitro in ekonomično vzdrževanje na kraju samem in lokalno zamenjavo.
Tipično Aplikacije

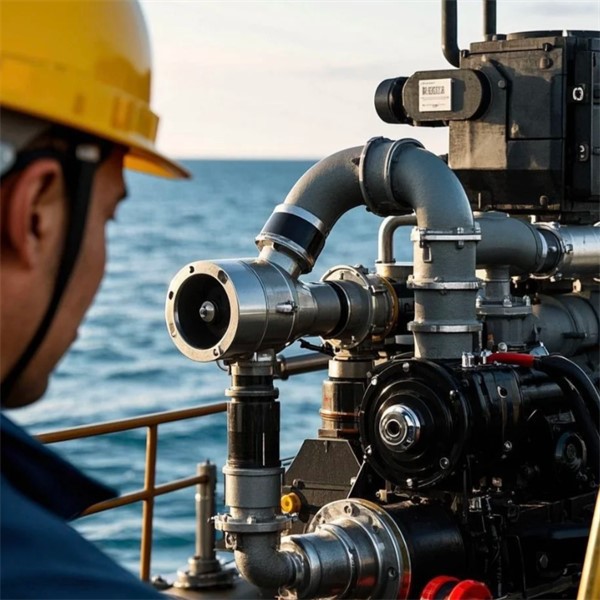

Visokotlačna cev za{0}}skupni vod goriva glavnega pogonskega dizelskega motorja
Uporablja se- brezšivna jeklena cev iz legirane zlitine, notranja stena pa zahteva izjemno visoko gladkost, da prenese tlak vbrizgavanja, ki presega 100 MPa.

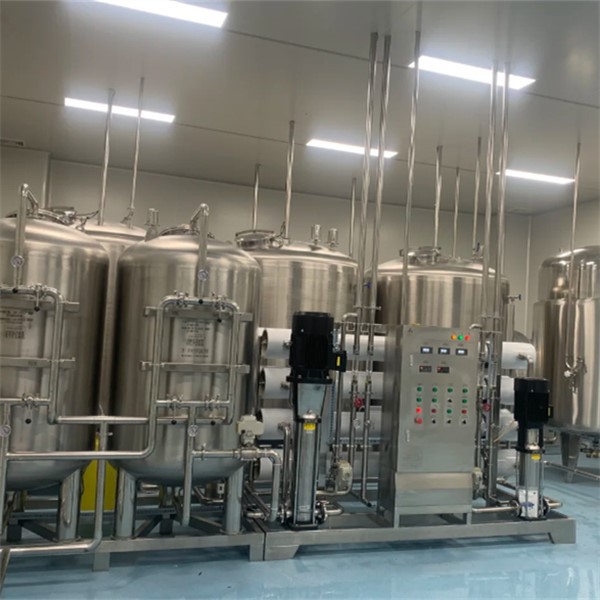

Glavna cev za morsko vodo centralnega hladilnega sistema ladje
Cev iz bakrene-zlitine niklja 90/10 ali uvožena posebna cev iz ogljikovega jekla, prevlečena z epoksidom, se pogosto uporablja za velike ladje za odpornost proti koroziji morske vode in pritrditvi morskih organizmov.

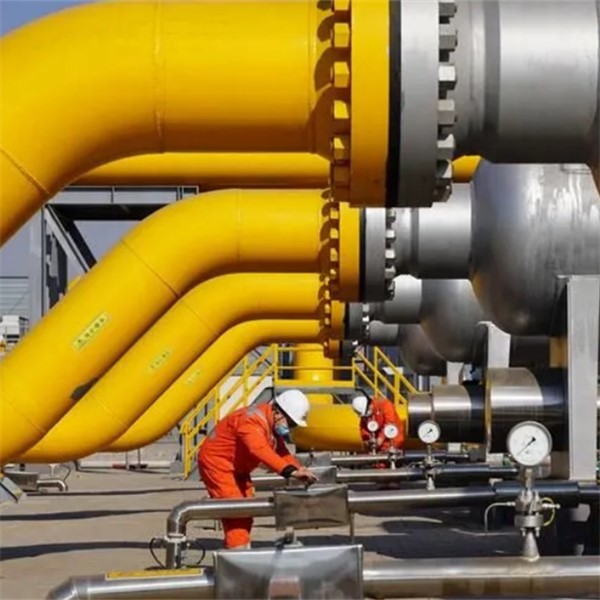

Nizko{0}}temperaturni cevovod za prevoz utekočinjenega plina (LNG/LPG)
Cevovod za transport 163 C LNG mora uporabljati avstenitno nerjavno jeklo (kot je 304L) ali jeklo iz niklja (kot je 9%Ni jeklo), da se zagotovi žilavost pri izjemno nizkih temperaturah.

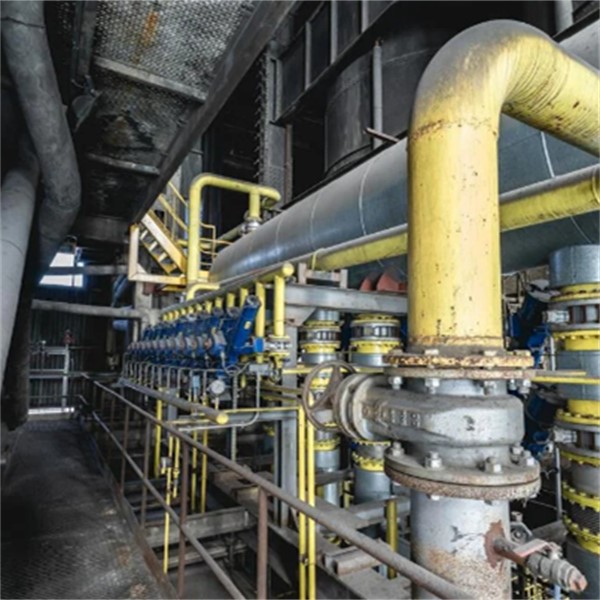

Kabinski cevovod sistema balastne vode
Pocinkane cevi iz ogljikovega jekla ali cevi iz ogljikovega jekla, prevlečene z epoksi, se običajno uporabljajo za uravnoteženje stroškov in povpraševanja po odpornosti proti koroziji z morsko vodo.
